3D打印支撐結構的選擇與設置直接關系到成品的精度與制作成本。通過遵循45度臨界角原則、優化零件擺放方向以及采用倒角設計，可以最大限度減少不必要的材料浪費和后期打磨工作。簡單來說，只要懸空角度小于45度，大多數工業級設備即可實現無支撐打印，從而從源頭上降低3D打印成本并提升表面光潔度。

精準判斷何時必須添加支撐

在3D打印過程中，并不是所有懸空結構都需要支撐。如果模型的傾斜角度在垂直方向45度以內，層面間的重疊足以支撐后續打印，這種情況下不需要任何輔助。最典型的例子就是字母Y和T的對比：Y的斜邊由于角度緩和可以自支撐，而T的橫梁則必須依靠支撐結構才能成型。在打印前進行角度預判，是節省成本的第一步。

支撐結構存在的隱形成本

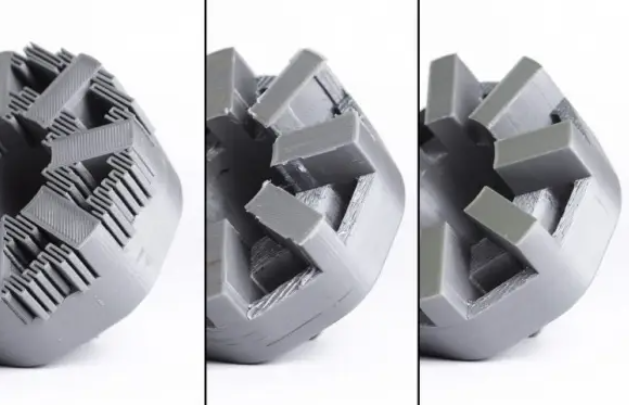

支撐結構不僅消耗額外的打印材料，還會增加打印時間。更令用戶焦慮的是，支撐與模型接觸面往往會留下細微的疤痕，如果拆除不當，甚至?xí)?dǎo)致零件報廢。因此，在杰呈工廠的生產邏輯中，我們始終堅持能不加則不加、必須加則精細化的原則。通過專業的切片軟件優化，可以將接觸面積降至最低，確保拆除過程像撕貼紙一樣輕松。

通過設計技巧繞過支撐難題

一種聰明的做法是在建模階段進行倒角處理。例如，將圓形的水平孔位修改為淚珠狀孔位，或者將直角懸空改為斜坡設計。這種改變通常不會影響功能，卻能將原本復雜的支撐任務化為無形。這不僅讓打印過程更順暢，更省去了繁瑣的后處理打磨工序，實現了設計與制造的高效協同。

分享杰呈工廠的實戰案例

杰呈技術團隊曾接到一個復雜的無人機外殼打樣訂單，客戶原始設計的支撐占比高達35%，這不僅導致表面粗糙，更增加了近三分之一的材料成本。我們通過調整模型的放置角度，將重心傾斜30度，并對內部非關鍵連接處進行了倒角微調。最終，該模型的支撐體積從35%降至8%，拆除時間從2小時縮短到15分鐘。實測數據顯示，單件成本降低了28%，且關鍵配合面的光潔度達到了 Ra 1.6 以內，完美解決了客戶對美觀和成本的雙重訴求。

高效拆除支撐的專業小技巧

如果避無可避必須使用支撐，拆除技巧就顯得尤為關鍵。建議先用手指嘗試輕掰易受力部位，對于角落處則推薦使用尖嘴鉗或修邊刀。針對堅韌材料，可以適當加熱刀片以提升切削順滑度。此外，砂紙由粗到細的階梯打磨，是恢復零件完美表面的最后一道保障。

掌握了支撐結構的平衡點，您的3D打印項目將更具競爭力。作為專業的制造伙伴，杰呈3D打印工廠在處理各類復雜結構件方面積累了豐富的庫案例和調優參數。我們不僅能為您提供高精度的打印服務，更會在審圖階段就為您提供專業的降本優化建議。無論是手板驗證還是小批量生產，選擇杰呈3D打印，讓每一份耗材都發揮最大的價值。
