銷售熱線：158-1687-3821
銷售熱線：158-1687-3821
提升3D打印件強度的核心在于通過優化填充率、壁厚、層高以及冷卻控制等關鍵參數，增強層間結合力與結構支撐性。針對功能性測試或受力結構件，您只需在切片階段合理調整填充密度至70%左右，并配合慢速打印與厚壁設計，即可在不更換昂貴材料的前提下，使零件的抗拉與抗壓強度獲得質的飛躍。
第一步：科學設置內部填充率

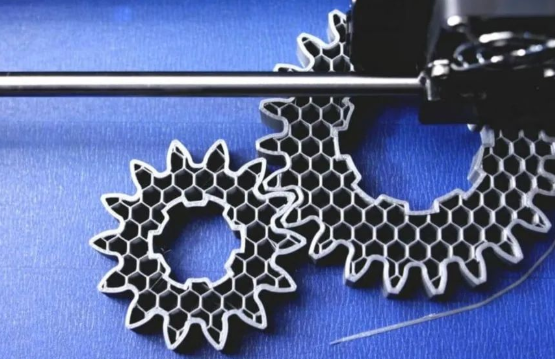

填充率直接決定了零件內部的支撐密度。雖然100%填充能帶來理論上的最大強度，但杰呈3D打印工廠在實測中發現，當填充率超過70%后，強度的邊際收益會明顯遞減，反而會增加熱應力導致變形。選擇蜂窩狀或三角支撐結構，往往比簡單的直線填充更能承載多維度的壓力。對于非核心受力件，保持在30%到50%的填充率，是兼顧成本與強度的黃金比例。
第二步：適當增加外殼壁厚
很多時候打印件斷裂并非內部不夠實，而是外殼太薄。增加壁厚能顯著提升零件的剛性，特別是在螺絲孔位或連接處。在不改變設計外觀的情況下，將外壁圈數從默認的2圈增加到4圈甚至更多，可以有效預防層間剝離。這也是我們在處理工業級零件時最常用的補強手段之一。
第三步：精細化調整打印層厚
3D打印是層層疊加的過程，層與層之間的粘合度就是強度的生命線。雖然較厚的層高能縮短工期，但較細薄的層高（如0.1mm）能讓熔融材料接觸更緊密，減少微小孔隙。實驗數據表明，層數越密，零件在垂直方向上的抗拉表現越出色。當然，這需要根據零件的實際用途在效率與質量間尋找平衡點。
杰呈工廠功能件加強案例
曾有一家無人機研發企業聯系杰呈，其自主打印的起落架支架在試飛著陸時頻頻斷裂。杰呈技術團隊接手后，棄用了原本追求速度的高層厚方案，將層高精細化調整至0.15mm，并將受力點的線寬設置為噴頭直徑的偶數倍以增強融合度。經過熱床溫度補償與緩慢冷卻處理，成品在模擬跌落測試中的承重能力提升了140%，垂直方向抗拉強度實測達到55MPa，完美解決了斷裂痛點。
第四步：嚴格控制打印速度
欲速則不達在3D打印領域同樣適用。高速打印會導致擠出機供料壓力不均，線材與前一層尚未充分熔合就已冷卻。通過適當降低打印速度，給材料留出充足的擴散和浸潤時間，能產生更牢固的分子鏈纏結，從而大幅提升零件的抗沖擊能力，減少脆性斷裂的風險。
第五步：匹配合理的噴涂線寬
線寬是指最小構建單元的寬度，它受限于噴頭直徑。如果線寬與層高、噴頭尺寸不匹配，打印出的線條之間會產生肉眼難見的縫隙。將線寬微調至硬件支持的最佳偶數倍區間，能確保每一條擠出的路徑都能緊緊“抱”在一起。這種細節上的優化，是區分普通DIY玩家與專業工廠實力的重要標志。
第六步：科學延長自然冷卻時間
材料在高溫擠出后如果驟冷，內部會產生巨大的熱應力，導致結構脆弱。通過關閉強力風扇或在密閉環境中進行緩慢冷卻，可以有效釋放內部應力。這種類似金屬“退火”的過程，能讓塑料分子的排列更加穩定，使最終產出的3D打印件更具韌性，經久耐用。
想要獲得高性能的工業級3D打印件，僅僅擁有設備是不夠的，參數的深度調優才是核心競爭力。如果您正在研發復雜的受力構件，或者對零件的耐用度有嚴苛要求，交給杰呈3D打印處理會是更明智的選擇。我們擁有專業的切片算法工程師和經過嚴格校準的工業設備，能確保每一個交付件都具備卓越的物理性能，讓您的項目研發不再卡在強度這一環。
