硅膠3D打印通過精準控制材料配方與打印參數，讓硅膠在硬度、彈性、透明度等性能上實現區域漸變。這種技術廣泛應用于醫療可穿戴設備、汽車密封件等領域，但如何實現性能精準漸變是技術核心難點。

選對硅膠是關鍵
硅膠性能差異源于配方調整。加成型硅膠采用1:1固化劑配比，縮合型則需2-4%固化劑比例。醫療級硅膠需生物相容性認證，電子級則需耐高溫抗老化。通過混合30A與10A硬度硅膠，可制得20A中間硬度材料，但需注意同類硅膠才能混合——加成型與縮合型不可混用，否則會導致無法固化。某案例顯示，添加5%硅油可使硬度降低5度，但過量會破壞分子結構導致脆化。

參數調校有門道

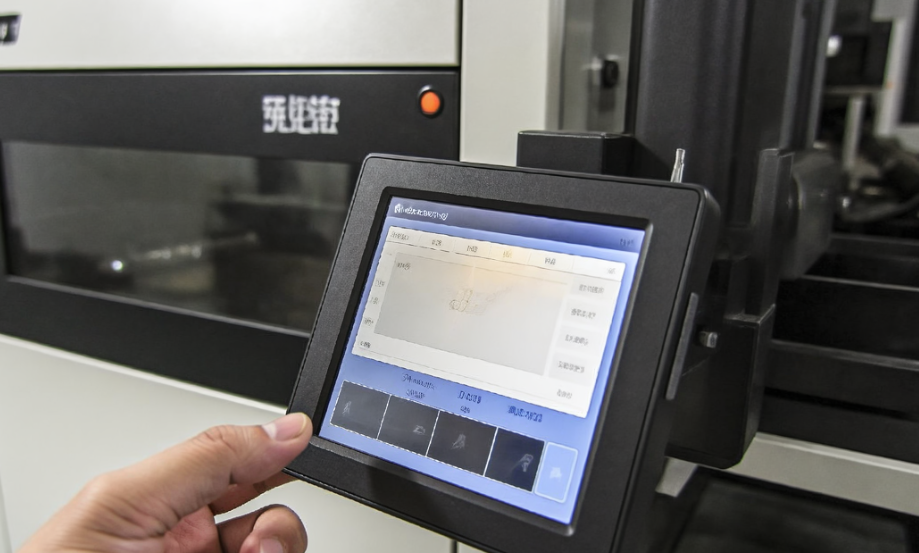

打印溫度、速度、層厚直接影響性能。Stratasys P3技術通過閉環光控系統，將溫度波動控制在±1℃，確保每層固化均勻。某研究通過調整填充密度（20%-40%）和硅油粘度（1-10kPa·s），使儲存模量從28kPa提升至52.3kPa，損耗模量從3.3kPa增至20kPa，成功模擬人體宮頸組織粘彈性。打印機控制界面需精確設置氣壓、擠出量等參數，某品牌設備通過動態調整層厚，使打印精度誤差控制在0.1mm以內。

梯度設計巧心思
從軟到硬的漸變通過結構設計實現。某可穿戴設備采用螺旋狀（gyroid）填充結構，通過多噴頭打印不同硬度硅膠，實現從柔軟腕帶到堅硬傳感器的漸變過渡。透明到不透明的漸變則通過添加色母粒實現，某廚具品牌通過控制色母濃度，使硅膠從中心透明向外圍漸變為半透明。設計時需考慮收縮率——硅膠固化后體積收縮3-5%，需預留補償空間。

后處理不可少
后處理決定最終性能。固化階段需在85℃+85%濕度烘箱中處理2小時，確保交聯反應完全。某案例顯示，未經后處理的硅膠拉伸強度僅為處理后的60%。表面處理包括等離子清洗去除雜質，以及涂覆防污涂層提高耐候性。品質檢測需進行硬度測試（邵氏A級）、拉伸試驗（斷裂伸長率≥300%）及老化測試（150℃×168小時）。某醫療級硅膠通過后處理，使生物相容性達到USP Class VI標準。

從材料選擇到后處理，每個環節都需精準控制。隨著P3 Silicone 25A等工業級硅膠材料的普及，以及閉環光控、智能參數匹配等技術的發展，3D打印漸變硅膠正逐步實現從實驗室到工業生產的跨越，為醫療、汽車、消費電子等領域帶來創新可能。

上一篇：3d打印最佳層高過低會影響打印效果嗎
下一篇：3d打印噴嘴流量怎么調才能避免缺料
