3D掃描逆向設計簡單來說就是通過高精度設備對實物進行“拍照”采集數據，再利用專業軟件重構出可編輯的三維模型，從而實現產品的精準復制或改良優化。這項技術不僅解決了無圖紙零件加工的難題，更通過點云數據的獲取與處理，為工業設計提供了優化創新的基礎。無論是想要獲得數控加工的參數化模型，還是進行產品外觀的流線改進，逆向設計都是目前高效、低成本的技術路徑。杰呈3D打印工廠在長期的實戰中發現，逆向工程已成為企業縮短研發周期、突破技術瓶頸的關鍵利器。
第一、點云采集奠定精度基礎

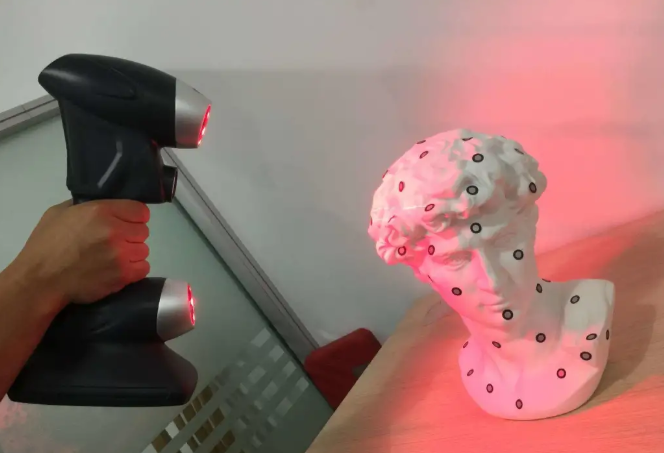

逆向設計的第一步是數據采集。我們通常使用工業級激光或結構光掃描儀對物體表面進行全方位掃描，獲取數以百萬計的空間坐標點，這就是點云數據。點云的密度和精度直接決定了后續模型的還原度。在這一階段，不僅要關注物體表面的幾何形狀，還要捕捉細微的特征細節。只有拿到了高質量的底層數據，才能為接下來的三維重構提供堅實保障，避免因原始數據失真導致后期成品無法裝配或性能受損。
第二、數據預處理實現模型凈化
掃描得到的原始點云通常帶有環境噪音或重疊部分，需要通過專業軟件進行凈化處理。我們將點云轉換為三角網格面（STL數據），并進行降噪、順滑、優化和簡化。這一步非常關鍵，因為它直接影響到模型在三維雕刻或3D打印中的表現。處理后的數據不僅看起來更加平整光滑，而且邏輯結構更清晰。對于很多只需要進行原型展示或者簡單復制的需求，處理到這一步的三角網格面數據就已經可以直接投入生產使用了。
第三、特征提取實現參數化轉換
如果客戶需要對產品進行改動或進行高精度的CNC加工，就必須進入特征提取階段。我們利用UG、CATIA等專業軟件，在網格面上進行面片擬合、截面創建和曲線提取。這不再是簡單的幾何堆砌，而是通過數學算法找回零件的原始設計意圖。在這一過程中，杰呈的技術人員會根據實物磨損情況進行人工干預和修正，確保提取出的每一個特征參數都符合工程邏輯，從而為后續的創新設計和結構優化預留出靈活的編輯空間。
第四、工業級案例體現專業價值
在實際操作中，逆向設計的精度與效率往往體現在對復雜零件的處理上。以杰呈3D打印工廠處理過的一個工業渦輪葉片修復項目為例。該葉片因長期磨損導致形變且缺失原始圖紙。我們通過0.02mm高精度藍光掃描儀獲取了完整的點云數據，并在預處理中剔除了表面的銹跡噪點。在逆向軟件中，技術團隊對葉片受力面進行了高精度擬合，并針對流體動力學表現進行了0.1mm級的微調優化。最終重構出的參數化模型不僅實現了1:1復刻，還通過結構優化使新葉片的運行效率提升了5%。這種從數據采集到優化設計的全流程閉環，正是杰呈服務價值的核心體現。
第五、延伸操作完成高精度交付
經過軟件的延伸、剪切、布爾運算等一系列精細化處理，最終生成的是具備高精度和可編輯性的參數模型。這種模型可以直接用于模具設計、數控車床加工以及后續的受力分析實驗。通過這四步流程，逆向設計完成了從“實物”到“數據”再到“新實物”的閉環，不僅能幫企業找回失傳的圖紙，更能通過點云對比檢測發現生產中的誤差，提升產品的綜合競爭力。
逆向工程不僅僅是復制，更是對優秀設計思想的深度解析。杰呈3D打印工廠擁有多年逆向設計與增材制造相結合的經驗，配備了多臺高精度進口掃描設備及資深的建模工程團隊。無論您是需要復雜零件的測繪、磨損件的修復，還是基于現有產品的二次開發，我們都能提供從掃描、逆向到3D打印的一站式解決方案。選擇杰呈，就是選擇更精準的數據支持與更高效的生產轉化，讓我們助力您的產品在創新之路上跑出加速度。
