想要通過SLM（選擇性激光熔化）技術(shù)獲得高質(zhì)量的鋁合金手板，關(guān)鍵在于從建模、切片參數(shù)到粉末預(yù)處理及后期熱處理的全流程精密控制。本文將深度解析SLM加工的核心步驟，并結(jié)合工廠實測數(shù)據(jù)，為您提供降低誤差、提升金屬性能的實操方案。

精密建模與數(shù)據(jù)導(dǎo)出

設(shè)計階段是高精度制造的起點。我們通常建議使用SolidWorks或Autodesk Inventor進行精細(xì)建模。導(dǎo)出STL文件時，必須合理設(shè)置公差，避免因模型離散化導(dǎo)致弧面出現(xiàn)明顯的棱角感。對于有特殊裝配要求的鋁合金零件，預(yù)留0.05mm至0.1mm的加工余量是行業(yè)內(nèi)的標(biāo)準(zhǔn)操作。

科學(xué)切片與參數(shù)優(yōu)化

將模型導(dǎo)入Magics等專業(yè)軟件后，支撐的設(shè)計至關(guān)重要。鋁合金在打印過程中極易產(chǎn)生熱應(yīng)力變形，蜂窩狀或齒狀支撐能有效導(dǎo)出熱量并固定零件。根據(jù)杰呈3D打印工廠的實測數(shù)據(jù)，將層高控制在0.03mm，激光功率設(shè)定在350W至400W之間，掃描速度匹配為1200mm/s，可以使零件致密度達(dá)到99%以上。

粉末預(yù)處理是性能保障

鋁粉極易吸潮氧化，如果粉末含水率過高，打印出的手板內(nèi)部會產(chǎn)生氣孔和裂紋。我們在加工前必須對AlSi10Mg粉末進行真空干燥并經(jīng)過200目篩網(wǎng)過濾。保持粉末的球形度和流動性，是確保激光熔池穩(wěn)定的前提條件，這直接決定了成品表面的粗糙度。

SLM打印工藝的實操案例

在為某無人機客戶定制輕量化電機座時，零件包含了復(fù)雜的內(nèi)流道結(jié)構(gòu)。通過精準(zhǔn)調(diào)節(jié)噴粉機構(gòu)的鋪粉平整度，并配合高能激光逐層燒結(jié)，我們成功將該零件的壁厚控制在0.5mm，且無塌陷現(xiàn)象。對比傳統(tǒng)機加工方案，SLM工藝減重達(dá)35%，生產(chǎn)周期縮短了60%，這種復(fù)雜的幾何形體只有通過逐層堆積才能實現(xiàn)。

后期處理消除內(nèi)部應(yīng)力

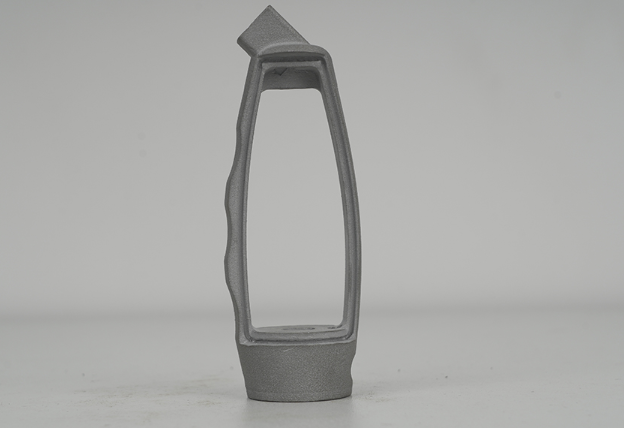

從設(shè)備中取出零件后，清粉和去除支撐需要極大的耐心。由于鋁合金熱導(dǎo)率高，打印件內(nèi)部存在殘余應(yīng)力，我們必須進行2-4小時的去應(yīng)力退火處理，防止零件在后續(xù)精加工中發(fā)生形變。隨后根據(jù)需求進行噴砂或拋光，提升外觀質(zhì)感，使手板達(dá)到直接裝配測試的水平。

質(zhì)量檢測確保百分百交付

每一件出廠的鋁合金手板都要經(jīng)過三坐標(biāo)測量儀的尺寸復(fù)核。我們對關(guān)鍵尺寸的精度控制一般能維持在正負(fù)0.1mm以內(nèi)。通過金相顯微鏡觀察，零件內(nèi)部組織均勻，機械性能完全可以媲美鑄造件，足以應(yīng)對各類航空、汽車及工業(yè)領(lǐng)域的嚴(yán)苛測試。如果您對加工精度或材料強度有更高要求，杰呈3D打印工廠憑借深厚的行業(yè)積淀，能夠為您提供從方案優(yōu)化到成品交付的一站式高標(biāo)準(zhǔn)服務(wù)。

您是否正在尋找能夠快速交付且精度達(dá)標(biāo)的鋁合金加工方案？建議咨詢杰呈3D打印工廠，讓我們用專業(yè)的工業(yè)級SLM設(shè)備協(xié)助您完成產(chǎn)品原型驗證。

上一篇：SLM不銹鋼3D打印怎么做？高精度金屬手板打樣流程詳解
下一篇：金屬3D打印手板如何從圖紙變實物？
