制造堅(jiān)固零件時(shí)，材料選擇是關(guān)鍵決策之一。盡管打印工藝對(duì)最終效果有顯著影響，但材料的特性直接決定了組件的核心性能。如何從眾多選項(xiàng)中挑選出最適合的線(xiàn)材？哪些材料能提供最強(qiáng)的機(jī)械性能？
首先需明確"強(qiáng)度"與"耐久性"的差異——這兩個(gè)概念常被混淆，但本質(zhì)不同。材料強(qiáng)度的核心定義是"在使用過(guò)程中抵抗機(jī)械應(yīng)力的能力"，涵蓋抗拉強(qiáng)度、抗變形能力及抗開(kāi)裂性能等多個(gè)維度。
衡量材料強(qiáng)度的指標(biāo)多樣，包括硬度、沖擊強(qiáng)度、抗壓強(qiáng)度、屈服強(qiáng)度、疲勞強(qiáng)度及彎曲強(qiáng)度等。其中，極限抗拉強(qiáng)度（UTS）是最常用的參考值之一，它表示材料在拉力作用下能承受的最大載荷而不發(fā)生斷裂，單位采用兆帕（MPa，國(guó)際單位制）或磅每平方英寸（psi，英制單位）。
本文將聚焦于熔融沉積成型（FDM）技術(shù)中常用的聚合物線(xiàn)材，按性能分為三類(lèi)：標(biāo)準(zhǔn)材料、工程/高性能材料及復(fù)合材料。需注意的是，部分柔性材料（如TPU）雖具備高抗拉強(qiáng)度，但因其特性差異未納入本次討論。此外，打印部件的機(jī)械性能不僅取決于材料本身，還受設(shè)備精度、工藝參數(shù)及環(huán)境條件影響，文中數(shù)據(jù)僅作為材料間橫向?qū)Ρ鹊膮⒖肌?/div>
標(biāo)準(zhǔn)材料：性?xún)r(jià)比優(yōu)先，性能適中
標(biāo)準(zhǔn)材料雖非3D打印中強(qiáng)度最高的選項(xiàng)，但部分材料仍能提供可觀的機(jī)械性能：
PLA：常被視為脆性材料的代表（尤其因耐紫外線(xiàn)性能較弱），但其抗拉強(qiáng)度可達(dá)53-59MPa（約7800-8250psi），這一數(shù)值甚至超過(guò)部分所謂"堅(jiān)固材料"。
ABS：通常被認(rèn)為是更堅(jiān)固的選項(xiàng)，但實(shí)際抗拉強(qiáng)度為34-36MPa（約4600psi），低于PLA。不過(guò)，ABS的優(yōu)勢(shì)在于抗彎強(qiáng)度、耐久性及耐熱性（玻璃化轉(zhuǎn)變溫度約105°C），其延展性使其更適合承受動(dòng)態(tài)機(jī)械應(yīng)力的部件。
PETG：結(jié)合了PLA與ABS的優(yōu)點(diǎn)，抗拉強(qiáng)度達(dá)38-44MPa（5511-6380psi），抗彎強(qiáng)度更高（75-59MPa），強(qiáng)度超過(guò)ABS但剛度低于PLA。其易打印特性使其成為平衡性能與加工難度的理想選擇。
工程與高性能材料：工業(yè)級(jí)強(qiáng)度
技術(shù)材料專(zhuān)為高強(qiáng)度工業(yè)應(yīng)用設(shè)計(jì)，部分高性能聚合物（HPP）的強(qiáng)度甚至可替代金屬：
聚碳酸酯（PC）：技術(shù)材料中的強(qiáng)度代表，抗拉強(qiáng)度達(dá)60-70MPa，兼具優(yōu)異的抗沖擊性與耐熱性（熱變形溫度約135°C）。但因其高柔韌性，打印過(guò)程中易發(fā)生翹曲或變形，加工難度較大。
尼龍（聚酰胺）：強(qiáng)度取決于具體類(lèi)型（PA6、PA11、PA12）。PA6的斷裂強(qiáng)度范圍為50-90MPa（7250-13100psi），適用于高機(jī)械強(qiáng)度需求場(chǎng)景；PA11與PA12則更易打印，其中PA12因綜合性能優(yōu)異被稱(chēng)為"全能型"材料，PA11以柔韌性見(jiàn)長(zhǎng)。三者均具備高抗沖擊性、耐磨性及耐熱性（熱變形溫度約150-170°C）。

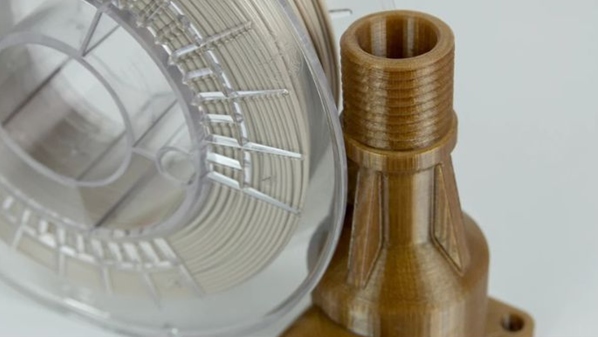

PEEK（聚醚醚酮）：高性能聚合物的標(biāo)桿，抗拉強(qiáng)度達(dá)90-100MPa（13053-14504psi），絲材形式下甚至可達(dá)110MPa（15954psi），強(qiáng)度超越部分金屬合金。除機(jī)械性能外，其耐化學(xué)性、耐熱性（熱變形溫度約260°C）及生物相容性使其成為航空航天、醫(yī)療等嚴(yán)苛領(lǐng)域的首選。
PEKK（聚醚酮酮）：與PEEK同屬PAEK家族，機(jī)械性能相近（如Lynxter線(xiàn)材的斷裂強(qiáng)度達(dá)105MPa，彎曲強(qiáng)度95MPa）。其優(yōu)勢(shì)在于結(jié)晶速度較慢，層間附著力更優(yōu)，各方向抗拉強(qiáng)度更均衡，同時(shí)具備與PEEK相當(dāng)?shù)哪突瘜W(xué)性、耐熱性及抗彎性能。
ULTEM（PEI）：高性能聚合物中的另一代表，抗拉強(qiáng)度依具體型號(hào)而異。例如，ULTEM9085的強(qiáng)度約70MPa（10153psi），部分高端型號(hào)可達(dá)110MPa。其耐熱性突出（長(zhǎng)期使用溫度達(dá)180°C），兼具高抗沖擊性與優(yōu)異的強(qiáng)度/重量比，但加工難度大且成本高昂，多用于工業(yè)領(lǐng)域。
復(fù)合材料：聚合物的性能升級(jí)
復(fù)合材料通過(guò)添加纖維增強(qiáng)體提升機(jī)械性能，常見(jiàn)纖維類(lèi)型包括：
碳纖維（CF）：復(fù)合纖維中強(qiáng)度最高、成本最貴的選項(xiàng)。純碳纖維的抗拉強(qiáng)度約4137MPa（600,000psi），雖復(fù)合材料線(xiàn)材無(wú)法完全達(dá)到此值，但碳纖維的加入通常可使材料強(qiáng)度提升約40%，同時(shí)提高剛度與耐熱性。
玻璃纖維：FDM中最常用的復(fù)合材料之一，可顯著改善打印件的機(jī)械性能、柔韌性及耐損傷能力。純玻璃纖維的斷裂強(qiáng)度約3450MPa（500,380psi），實(shí)際增強(qiáng)效果取決于纖維密度與基體聚合物的結(jié)合方式。
通過(guò)上述分類(lèi)與數(shù)據(jù)對(duì)比，可清晰看出不同材料在強(qiáng)度、加工性及應(yīng)用場(chǎng)景中的差異，為特定需求下的線(xiàn)材選擇提供依據(jù)。
標(biāo)簽：
上一篇：彩色3D打印線(xiàn)材的色彩實(shí)現(xiàn)原理與選型建議
下一篇：3D打印分辨率詳解層高精度與細(xì)節(jié)表現(xiàn)
銷(xiāo)售熱線(xiàn)：158-1687-3821
