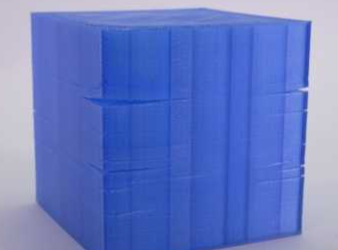

3D打印時，不同材料斷層概率差異顯著，這背后藏著材料特性、打印參數、設備狀態三大“隱形推手”。以常見材料為例，PLA在210℃下打印流暢，但ABS需220-240℃高溫才能避免層間分離；PC材料因收縮率高，若無恒溫倉支撐，打印到模型中部時易因溫度驟降出現裂層。這些差異提醒我們：斷層概率從不是“一刀切”，而是材料與工藝的精密博弈。

材料特性：斷層的“先天基因”

不同材料的“脾氣”直接決定斷層風險。PLA作為易熔材料，對溫度波動容忍度高，斷層概率相對較低；而ABS因熔點高、冷卻快，若溫度設置不當，層間粘合不良易引發斷層。更特殊的是PC材料，其收縮率大，打印高度超過2cm后，若缺失平臺余溫支撐，拐角處會因冷卻收縮產生裂層。因此，選擇材料時需“量體裁衣”，收縮率大的材料優先選帶恒溫倉的打印機，從源頭降低斷層風險。

打印參數：斷層的“后天調控”

參數設置是斷層的“可變開關”。層高與噴嘴直徑的匹配至關重要——若噴嘴直徑0.4mm，層高設為0.5mm，材料疊加時會產生縫隙，導致斷層。建議層高比噴嘴直徑小20%以上，如0.4mm噴嘴配0.3mm層高。溫度設置同樣講究：PLA需210℃左右，ABS需220-240℃，溫度不足則材料流動性差，層間粘合弱。此外，打印速度過快、填充密度不合理也會加劇斷層，需根據材料特性微調參數，找到“黃金平衡點”。

設備維護：斷層的“隱形殺手”

設備狀態直接影響斷層概率。噴頭堵塞是常見問題，材料雜質或碳化殘留會阻塞出絲口，導致出絲不均。解決方法是用220℃加熱噴頭，擠出殘留物，或用內六角扳手疏通。喉管磨損也不容忽視——長期使用后，鐵氟龍管可能變短變形，耗材滲入縫隙引發斷層，需用3mm電鉆清理并更換新管。Z軸松動、擠出機齒輪磨損等問題也會導致局部斷層，需定期檢查并緊固螺絲、清理卡槽，確保設備處于最佳狀態。

實戰經驗：斷層的“破解密碼”

解決斷層需“對癥下藥”。遇到PC材料裂層，可換用帶恒溫倉的打印機，或調整打印平臺溫度，維持前2cm高度后的溫度穩定。若中途斷料，先檢查噴頭是否堵塞、擠出機齒輪是否磨損，再排查料盤是否卡死——劣質材料纏料工藝差，易導致料盤卡料，需定期監控材料狀態。總之，斷層問題大多可通過“調整參數+維護設備+選擇適配材料”三步解決，無需過度焦慮，只需耐心排查，就能讓打印作品“無縫銜接”。

上一篇：科研3D打印意義怎樣推動科技成果快速落地
下一篇：定制3D打印枕頭對睡眠質量提升有用嗎
