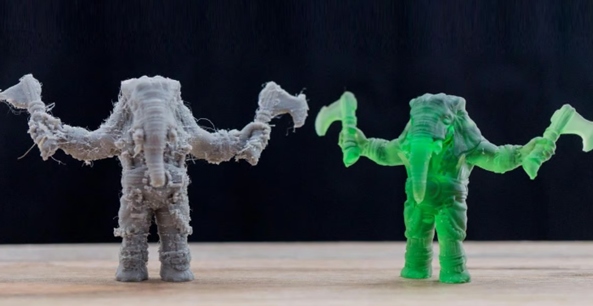

樹脂3D打印技術憑借制造高復雜度細節與光滑表面部件的能力而備受認可。立體光刻（SLA）及其衍生技術掩模立體光刻（MSLA/LCD）和數字光處理（DLP）最初因美學表現與原型制作需求興起，現已證明樹脂材料不僅具備優異外觀，更能實現功能性應用。
技術原理與差異
三種技術均通過光固化液態樹脂逐層構建部件，但光源與投影方式存在差異：SLA采用激光追蹤輪廓，精度高但速度較慢；DLP通過數字投影儀一次性投射整層圖像，大幅提升效率但分辨率可能受限；LCD技術利用LCD屏幕遮擋光線，在速度與分辨率間實現平衡。
樹脂強度突破
傳統認知中樹脂3D打印部件較脆，但新一代配方已顛覆這一觀念。通過添加劑改性與分子結構設計，現代樹脂的機械性能可與特種線材媲美，部分高性能樹脂甚至超越傳統材料。
強度維度解析
評估樹脂強度需關注多維度性能：
抗拉強度：材料抵抗拉伸斷裂的能力。標準樹脂與PLA（40-50MPa）、部分PETG（40-60MPa）相當；堅韌樹脂可達70MPa，接近ABS高端性能；高性能樹脂可突破90MPa。
抗彎強度：材料抵抗彎曲變形的能力。標準樹脂與PLA（50-60MPa）持平；堅韌樹脂可達100MPa，超越ABS；高性能樹脂可突破130MPa。
抗沖擊強度：材料吸收沖擊能量的能力。標準樹脂較脆，但堅韌樹脂可達到或超過ABS水平；高性能樹脂根據配方側重不同，部分優先保證其他性能。
抗壓強度：材料抵抗擠壓變形的能力。
剪切強度：材料抵抗平面內反向作用力的能力。
樹脂與FDM對比
FDM部件強度受填充率、層高、線材類型影響顯著，但樹脂通過配方優化已實現跨越：
抗拉性能：高性能樹脂＞堅韌樹脂＞標準樹脂，覆蓋PLA至ABS高端區間。
抗彎性能：高性能樹脂顯著領先，堅韌樹脂優于多數FDM材料。
抗沖擊性能：堅韌樹脂可替代ABS，標準樹脂需謹慎應用。
性能影響因素
部件強度不僅取決于材料本身，還受以下因素影響：
應力集中：尖角或邊緣易產生應力集中點，需通過圓角設計分散載荷。
支撐結構：臨時支撐去除后可能殘留應力，需優化支撐布局并后固化處理。
后期處理：
支撐移除：固化后移除支撐可避免表面損傷，建議使用專用工具。
清洗：徹底去除未固化樹脂（常用異丙醇或三丙二醇單甲醚），防止性能下降。
后固化：紫外線交聯反應強化聚合物鏈結構，需控制波長（匹配樹脂要求）、時間（避免欠固化或過固化）。
設計優化策略
壁厚控制：建議1-2mm起，平衡強度與材料效率。
幾何優化：避免尖角，采用圓角過渡；無支撐壁厚≥1mm，底座加圓角防翹曲。
空心設計：保留排水孔防止內部樹脂滯留，壁厚≥2mm維持結構剛性。
典型應用場景
現代高強度樹脂正突破傳統邊界，推動多領域創新：
功能原型：汽車行業使用FormlabsTough2000樹脂等材料，3D打印卡扣機構、鉸鏈等功能部件，經受實際測試驗證設計。
終端部件：制造業采用樹脂3D打印夾具與治具，替代傳統金屬工具，實現輕量化與定制化。
創意實現：珠寶設計師利用高強度樹脂制作精細鏤空結構，藝術微縮模型通過樹脂打印提升細節表現與耐用性。
通過材料科學進步與工藝優化，樹脂3D打印正從美學主導轉向功能主導，為工程、醫療、文創等領域提供高性能解決方案。
標簽：
上一篇：ABS塑料3D打印生產性能工藝與應用
下一篇：3D砂型打印傳統砂鑄工藝的應用突破
銷售熱線：158-1687-3821
